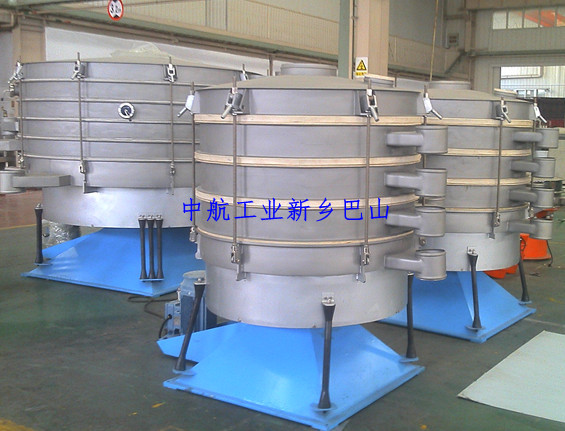

一  概述

    YBS系列搖擺篩（平面搖篩）是一種經典的慣慣性篩分設備，其全新的設計理念和獨特的結構，使之成為最接近手工篩分作的篩分機，成就了平面搖篩幾近完美的篩分效果，具有廣闊的應用前景。它巧妙的把篩——圓周運動，顛——向上拋擲運動結合起來。由于結構和工作原理的獨特性，平面搖篩特別適合于細小顆粒和微細粉物料、圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網、比重較輕的粉狀物料。可用于干式篩分，也可用于濕式篩分，廣泛用于礦業，建材，冶金，鑄造，磨料，化工，輕工，醫藥，食品等行業對粗細物料的分級處理等。作業。

二  產品結構

驅動電機

      V型皮帶傳動180-320 rmp低頻率，常規電機。可調節的帶傾角的剛性曲軸，帶

負載時加速度為1-1.5g。

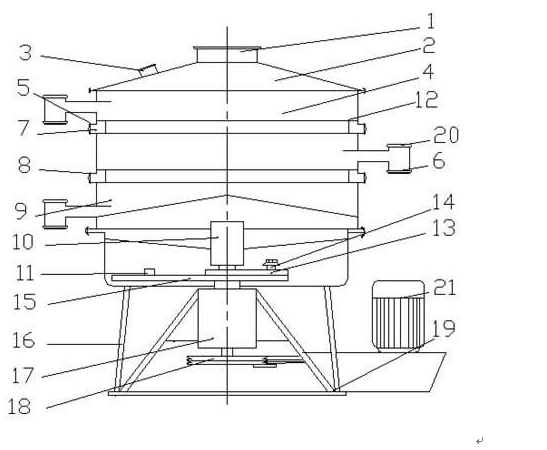

      1. 觀察口 2.出料口 3.底框 4. 驅動軸 5.拉簧 6.加油口 7.主軸 8.底座 9.皮帶輪 10.皮帶11.電機 12. 偏心機構 13.防護罩 14.加油口 15.鎖緊裝置 16.篩格 17.密封蓋 18.進料口

三  結構特點

    堅固的獨立模塊設計，硅膠密封。便于簡單快捷的安裝和拆卸，大約需要15分鐘左右

即可完成。

四  運動原理

    三維搖擺運動，合理結合物料的旋轉運動上下的翻動。離心率：35mm（可調）高頻

率的短距離振動。

   設備所有的參數，諸如離心率，徑向速度和切向傾角可達到最理想的效果。

五  產品特點

    1、可實現單層或多層的高產率篩分

    可篩分最大至6個粒度。篩體直徑從600mm（24英寸）-2600mm(104英寸)；小型搖

擺篩可配備4層篩面，大型的則可達到5層，同時提供5至6組的分級。

    對于單一分級的產品，我們的技術可以幫助你在同一臺篩上得到雙倍甚至更高的產

能。

    2、最大化的篩分效率以及產品效率

    平面搖篩的原理實際上是機械的模擬人類的手篩。平緩的加速配合低速運轉以確保物

料始終滾動在篩網的表面。尤其對于干燥的，低密度的顆粒；還能有效減少高研磨性的產

品對篩子本身（尤其是篩網）的磨損。

    3、每層篩網實現精確的粗細顆粒分級

    物料從幾乎水平的篩體中心進料，沿螺曲線向外圍發散。與此同時，隨著垂直加速度

的增大迫使細顆粒的產品有效透過篩網表面。

     4、省心便捷的操作

    當產品粒度接近30微米的時候，網孔度堵塞成為亟待解決的問題。有了我們的多種清

潔系統后會迎刃而解；清潔球，獨立齒輪驅動的毛刷清潔，噴氣清潔以及噴氣/毛刷組合清

潔系統。部分采用或全部為噴氣清潔的篩分系統，通常用于粘性較大或是帶靜電的產品。

    5、對易碎物料的破損有效減少

    手篩能夠給予物料溫和的處理。平面搖篩完美的再現了同樣的運動，應用于各種禁止

顆粒破損的場合，例如：顆粒噴霧干燥的咖啡，生物制藥的粉狀產品，以及奶粉和金屬粉

沫。

    6、有效減少維護時間

    快至15分鐘簡單快捷的拆分和安裝。只需對軸承定時潤滑，保證設備滿負荷的連續運

行。

    7、更少的維護費用

    主要的易損件包括：篩網，密封圈，橡膠球或是毛刷。

    8、可以忽略的動態基座負荷

    每一臺平面搖篩出廠前都會在特制的裝置上調節至完全平衡。所以在用戶的現場，它

可以放置在很高的鋼結構上，考慮到動態負載的復雜性需要啟動前再一次作平衡測試；

    9、低噪聲，低能量損耗

    由于簡單的模塊化設計和低速運轉的特點，平面搖篩的噪聲始終保持在60至70dB，

保證了流暢安靜的運行；采用普通Y系列電機，最小的機械驅動為0.25KW，重達2噸的最

大機型只需要5.5KW的功率。

   10、絕對的防塵操作

    除了現場已有的通風系統，平面搖篩不需要任何空氣凈化或粉塵收集的輔助裝置。系

統可自帶氣密和真空設計，還有氮凈化等。
